Trong các môi trường yêu cầu độ sạch cao, hệ thống điều áp phòng sạch là hạng mục bắt buộc nhằm kiểm soát luồng không khí, ngăn bụi – vi khuẩn – tạp chất xâm nhập, đảm bảo sản phẩm đạt tiêu chuẩn chất lượng và an toàn.

Một hệ thống điều áp được thiết kế đúng sẽ giúp:

• Duy trì áp suất chênh lệch ổn định

• Kiểm soát dòng khí một chiều

• Đáp ứng tiêu chuẩn GMP, ISO, HACCP

• Giảm rủi ro nhiễm chéo trong sản xuất

---

⭐ 1. Hệ thống điều áp phòng sạch là gì?

Hệ thống điều áp phòng sạch là giải pháp kỹ thuật sử dụng quạt – ống gió – bộ lọc – van điều áp – cảm biến áp suất để tạo ra chênh lệch áp suất giữa các khu vực trong nhà máy.

Mục tiêu chính:

• Áp dương: ngăn bụi, vi khuẩn từ ngoài xâm nhập vào phòng sạch

• Áp âm: ngăn khí độc, mùi, vi sinh thoát ra môi trường xung quanh

⭐ 2. Nguyên lý hoạt động của hệ thống điều áp phòng sạch

Nguyên lý hoạt động dựa trên sự chênh lệch lưu lượng gió cấp và gió hồi/xả:

• Khi lưu lượng gió cấp > gió hồi → tạo áp suất dương

• Khi lưu lượng gió cấp < gió hồi → tạo áp suất âm

Luồng khí luôn di chuyển từ khu vực sạch hơn → kém sạch hơn, giúp hạn chế nhiễm bẩn ngược.

---

⭐ 3. Cấu tạo của hệ thống điều áp phòng sạch

Một hệ thống điều áp phòng sạch tiêu chuẩn gồm:

---

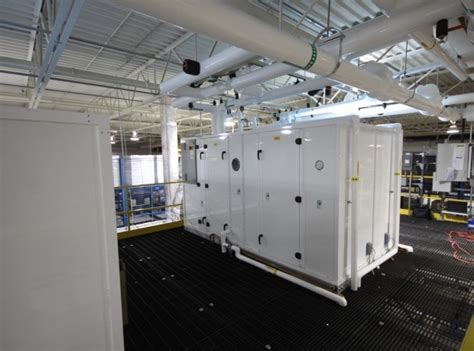

1. AHU / FCU (Air Handling Unit)

• Cấp khí sạch đã qua xử lý

• Điều chỉnh nhiệt độ – độ ẩm – lưu lượng

---

2. Hệ thống lọc khí (Filter System)

• Pre-filter: lọc bụi thô

• Medium filter: lọc bụi mịn

• HEPA/ULPA: lọc ≥ 99.97% hạt bụi ≥ 0.3 micron

---

3. Ống gió cấp – hồi – xả

• Tôn mạ kẽm hoặc inox

• Đảm bảo kín khí, không rò rỉ

---

4. Van điều áp – van gió (Damper, Pressure Relief Valve)

• Điều chỉnh chính xác chênh áp giữa các phòng

---

5. Cảm biến áp suất & bộ điều khiển

• Đo chênh áp liên tục (Pa)

• Cảnh báo khi áp suất vượt ngưỡng

---

6. Miệng gió – hộp HEPA – FFU

• Phân phối khí đều

• Tạo dòng khí một chiều (Laminar Flow)

---

⭐ 4. Tiêu chuẩn thiết kế hệ thống điều áp phòng sạch

• Phòng sạch với khu vực xung quanh: +10 → +15 Pa

• Giữa các cấp độ sạch khác nhau: ≥ 5 Pa

---

2. Tiêu chuẩn cấp độ sạch (ISO 14644)

• ISO Class 5 – 6: điện tử, phòng thí nghiệm

• ISO Class 7 – 8: thực phẩm, dược phẩm, y tế

---

3. Tốc độ & số lần trao đổi gió (ACH)

• ISO 8: 20 – 30 lần/giờ

• ISO 7: 40 – 60 lần/giờ

• ISO 5: ≥ 240 lần/giờ (dòng khí một chiều)

---

4. Kiểm soát nhiệt độ & độ ẩm

• Nhiệt độ: 20 – 24°C

• Độ ẩm: 45 – 65% RH (tùy ngành)

---

5. Độ kín phòng sạch

• Cửa kín, có airlock

• Gioăng cửa, panel kín khít

• Hạn chế rò khí ≤ 5%

---

6. Tiêu chuẩn áp dụng

• GMP – WHO – EU GMP

• ISO 14644

• HACCP

• FDA (đối với dược – thực phẩm xuất khẩu)

---

⭐ 5. Ứng dụng của hệ thống điều áp phòng sạch

1. Ngành dược phẩm – y tế

• Phòng pha chế, đóng gói thuốc

• Phòng vô trùng

2. Ngành thực phẩm – đồ uống

• Khu vực chế biến, đóng gói

• Nhà máy đạt HACCP, ISO 22000

3. Ngành điện tử – bán dẫn

• Sản xuất linh kiện, chip

• Phòng chống bụi & tĩnh điện

4. Phòng thí nghiệm – R&D

• Sinh học, hóa học

• Kiểm soát vi sinh & khí độc

---

⭐ 6. Vì sao nên chọn An Vạn Phúc thiết kế hệ thống điều áp phòng sạch?

✔ Thiết kế đúng tiêu chuẩn GMP – ISO – HACCP

Đáp ứng kiểm định & audit nhà máy.

✔ Giải pháp trọn gói: HVAC – ống gió – AHU – phòng sạch

Đồng bộ, tối ưu chi phí đầu tư.

✔ Tính toán chính xác lưu lượng – chênh áp – ACH

Áp suất ổn định, không dao động.

✔ Vật tư chất lượng cao – độ bền lâu dài

HEPA chính hãng, tôn – inox chuẩn kỹ thuật.

✔ Thi công – bảo trì – cải tạo phòng sạch hiện hữu

---
